Cabo NullModem

Cabo extremamente útil para se passar informação entre PC's através da porta série e usando o Hyper Terminal.

É fácil de construir e conseguem-se débitos razoáveis.

(Para o Computador 1).

Ficha 1 - 9 PINOS FÊMEA Para o Computador 1.

(Para o Computador 2).

Ficha 2 - 9 PINOS FÊMEA Para o Computador 2.

Cabos de Rede

Os 2 tipos mais comuns de cabos de pares entrançados não blindados (UTP - Unshielded Twisted-Pair) são o 10 Mbit (10 BASE-T Ethernet) e o 100 Mbit (100 BASE-T Fast Ethernet) .

Por forma a que sejam suportados débitos da ordem dos 100 Mbps, o cabo deverá ser de categoria 5 (ou CAT 5). Este cabo, que se caracteriza essencialmente pelas reduzidas perdas a altas frequências suporta 10 Base T, 100 Base T e o mais recente débito Gigabit.

Existem ainda outros tipos de cabos, nomeadamente o de categoria 3 (CAT 3), com débitos admissíveis até 16 Mbps e o categoria 1 (CAT 1) com débitos até 1 Mbps.

Os cabos que vamos considerar são do tipo CAT 5, admitindo que as placas de rede são do tipo 10/100 BASE T - Fast Ethernet.

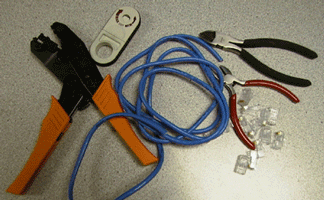

Vamos necessitar da seguinte ferramenta e material:

Alicate de cravar fichas RJ 45,

Alicate de Corte,

Navalha ou desnudador,

Cabo UTP CAT 5 na quantidade pretendida,

Fichas RJ 45.

Depois de retirar o manto externo do cabo (cerca de 5 cm), afastar os pares entrançados e "desentrançá-los".

Alinhar depois as duas pontas e aplicar a ordem e sequência de cores de acordo com o tipo de cabo que se pretende construir (Crossover ou Straight Through).

Cravar a ficha será a parte mais delicada deste processo.

Para além de não se poderem trocar os fios, estes deverão ser cuidadosamente cortados por forma a que se fique com as pontas saídas cerca de 12 mm para fora do manto.

Deve tentar-se, na medida do possível, ajeitá-los de maneira que estes não se cruzem na parte exterior do manto.  Tem de se dar particular atenção a este último, para que entre perfeitamente dentro da ficha e fique bem preso na unha que esta possui.

Cabo Straight Through

Cabo utilizado para ligar um PC, impressora ou router a um hub, switch ou qualquer outro equipamento semelhante.

Ao contrário do crossover, aqui não há lugar a quaisquer trocas de posição dos fios. Após a construção, se forem colocadas as fichas ao lado uma da outra, a sequência de cores deverá ser exactamente a mesma e de acordo com a figura.
